应用场景

　　管道、架空敷设。实现设备用电和信号传输一体化。

　　

　　

　　

　　

　　GDTA(S)

　　1 光纤、 2 纤膏、 3 松套管、 4 钢丝加强件、5 填充绳（可能有）、                6 撕裂绳（可能有）、7 阻水缆膏、 8 铜导线、 9 双面涂塑铝带、                 10 PE外护套

产品描述

　　光纤置入高模量松套管中，管内填充防水化合物。光缆的中心为金属加强构件。松套管和所需规格的绝缘铜导线围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带或涂塑钢带纵包后挤制聚乙烯护套。

产品特点

• 精确控制光纤余长，光缆具有良好的机械及环境性能。
• 光纤和输电铜线集合在一个线缆中，同时解决设备用电和信号传输，对设备电源集中监控和维护，同时节约采购成本和施工成本。
• 可用于分布式基站直流远供系统中。
• 采用阻水纤膏和阻水缆膏，实现光缆结构全截面阻水，保证光缆的纵向阻水性能。

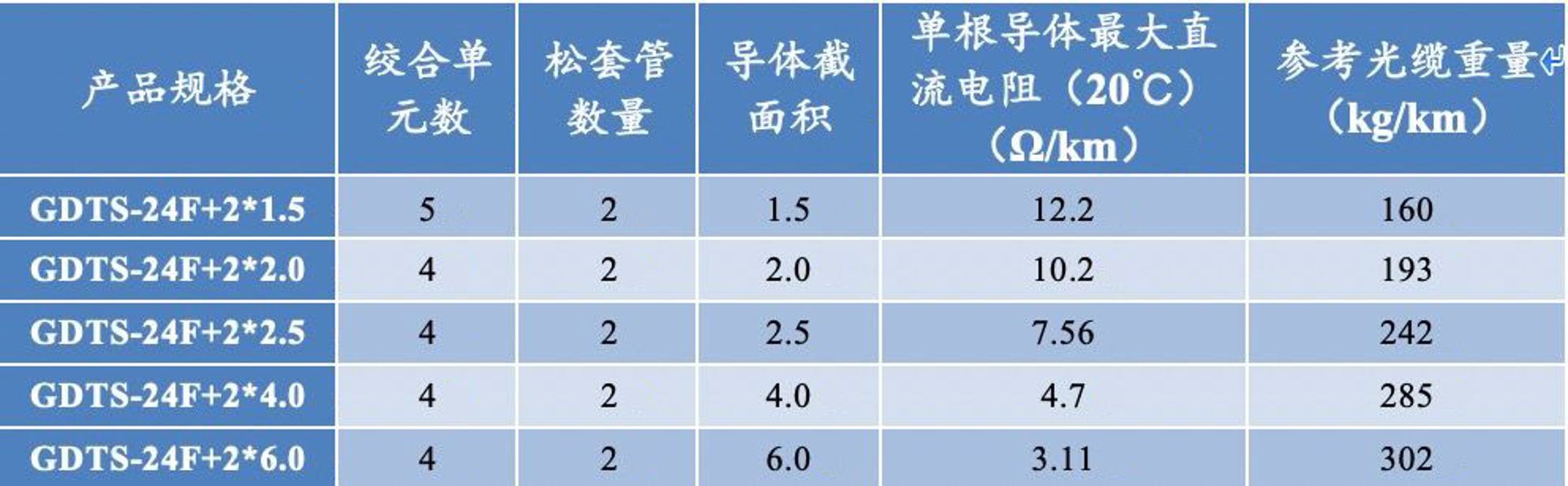

产品规格及结构

　　

　　

　　注：1. 表中参数为GDTA(S)典型结构参数，我司可提供2~48芯任意规格或特殊结构参数的GDTA(S)光缆。

　　2.F表示为光纤类型

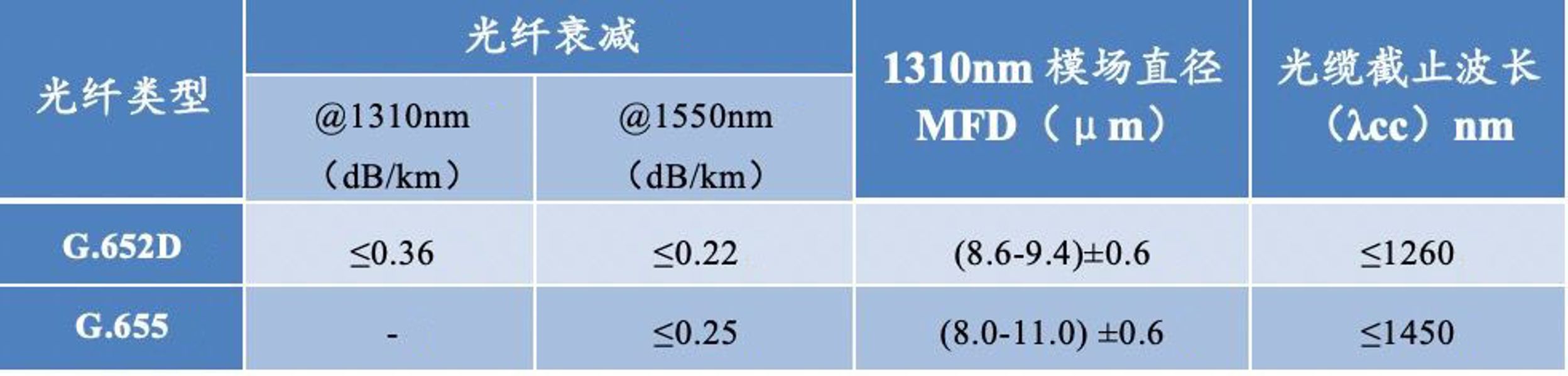

光学性能

　　

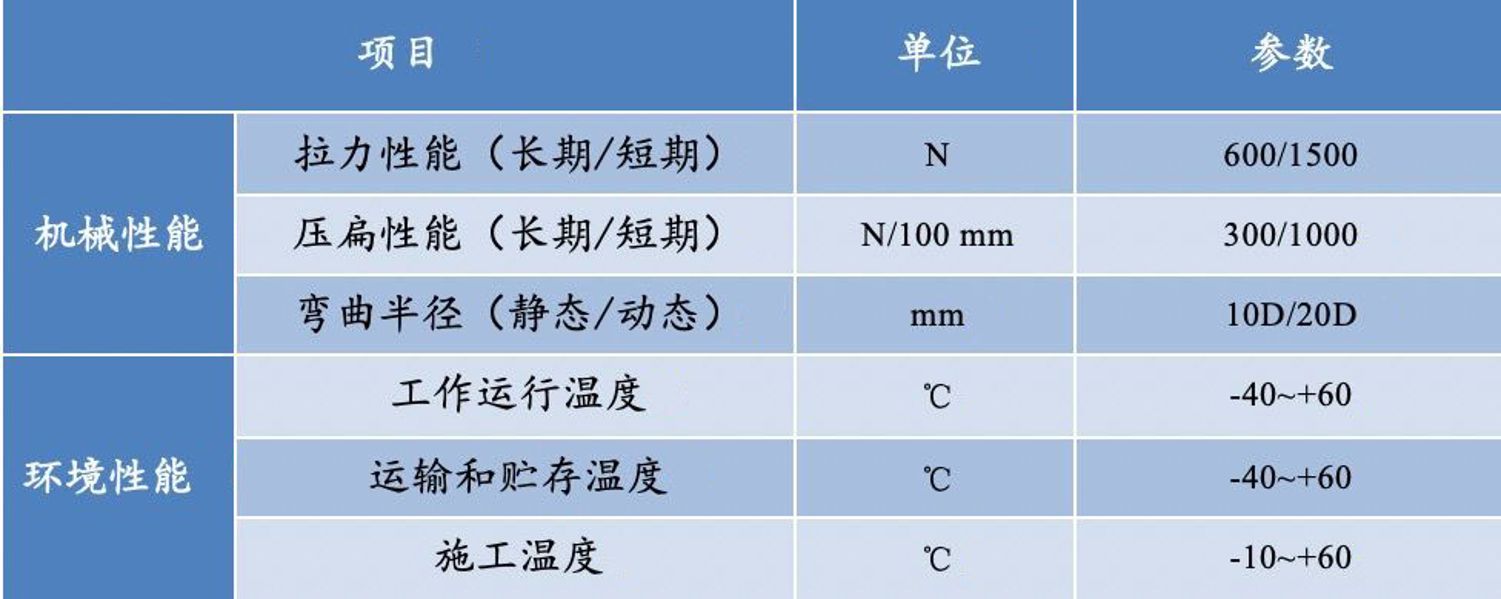

机械及环境性能

　　

　　注：D为光缆直径。

产品标准

　　光电复合缆产品设计满足YD/T 2159-2010。馈电线导体相关性能满足GB/T3956-2008，馈电线电气性能满足GB/T5023.3-2008。

交货长度

　　推荐长度：2km、3km、4km；或可根据客户要求段长供货。

　　注：我司可接受此型号特殊性能要求的产品定制。
