层绞式气吹微缆 GCYFY
作者: 系统管理员 发布时间: 2020年01月14日点击量:

应用场景

  气吹敷设。





  GCYFY

  1 光纤、 2 纤膏、 3 松套管、 4 阻水纱、 5 FRP、  6 阻水带、7 撕裂绳、 8 PE外护套

产品描述

  将光纤置入由高模量耐水解材料制成的松套管中,管内填充触变型阻水纤膏,构成光纤松套管。将多根按色序要求排列的光纤松套管和可能有的填充件围绕中心非金属加强芯,以SZ绞合的方式形成缆芯。缆芯的缝隙采用干式阻水材料阻水。然后挤制一层聚乙烯护套。

  光缆采用气吹微管敷设,首先在外保护管中敷设气吹微管,然后将微缆采用气吹的方式敷设进气吹微管中。这种敷设方式具有很高的光纤密度,大大提高了管道的利用率,并且易于管道扩容、光缆分歧。

产品特点

  • 松套管材料具有良好的耐水解性能和抗侧压能力。松套管内填充触变型阻水纤膏,对光纤进行缓冲保护并实现松套管内全截面阻水。
  • 松套管内光纤余长和缆芯结构余长的精确控制确保光缆满足产品标准所要求的拉力性能和温度特性。
  • 黑色聚乙烯外护套具有抗紫外辐射性能及耐环境应力开裂性能,保证光缆的使用寿命。
  • 气吹微缆采用非金属加强件,外径小,重量轻,软硬度适中,且外护套具有很低的摩擦系数,气吹距离较长。
  • 在光缆线路规划时可将微管一次性敷设完成,气吹微缆根据实际需求分批气吹敷设,节省前期投资成本。
  • 微管微缆相结合的敷设方式,管道内光纤密度高,大大提高了管道资源的利用率。光缆需要更换时,只需将微管中的微缆吹出,重新敷设进新的微缆即可,管道重复利用率较高。
  • 外保护管和微管敷设在微缆外围,给微缆提供很好的保护作用。

产品规格及结构



 注:1.表中参数为GYFTY典型结构参数,我司可提供2~288芯任意规格或特殊结构参数的GYFTY光缆。

  2.F表示光纤类型。

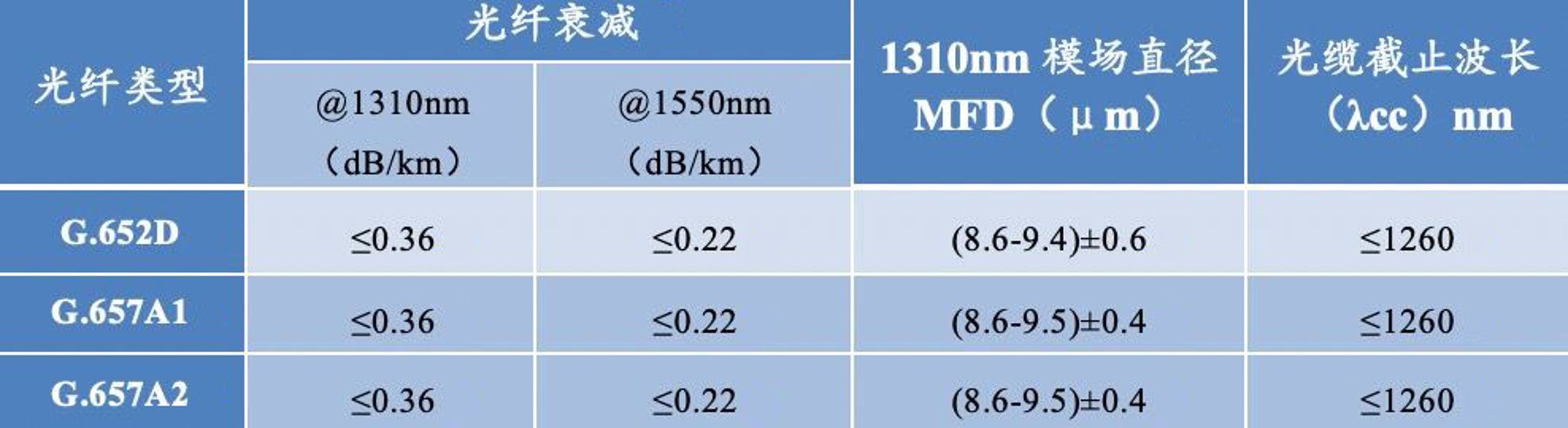

光学性能

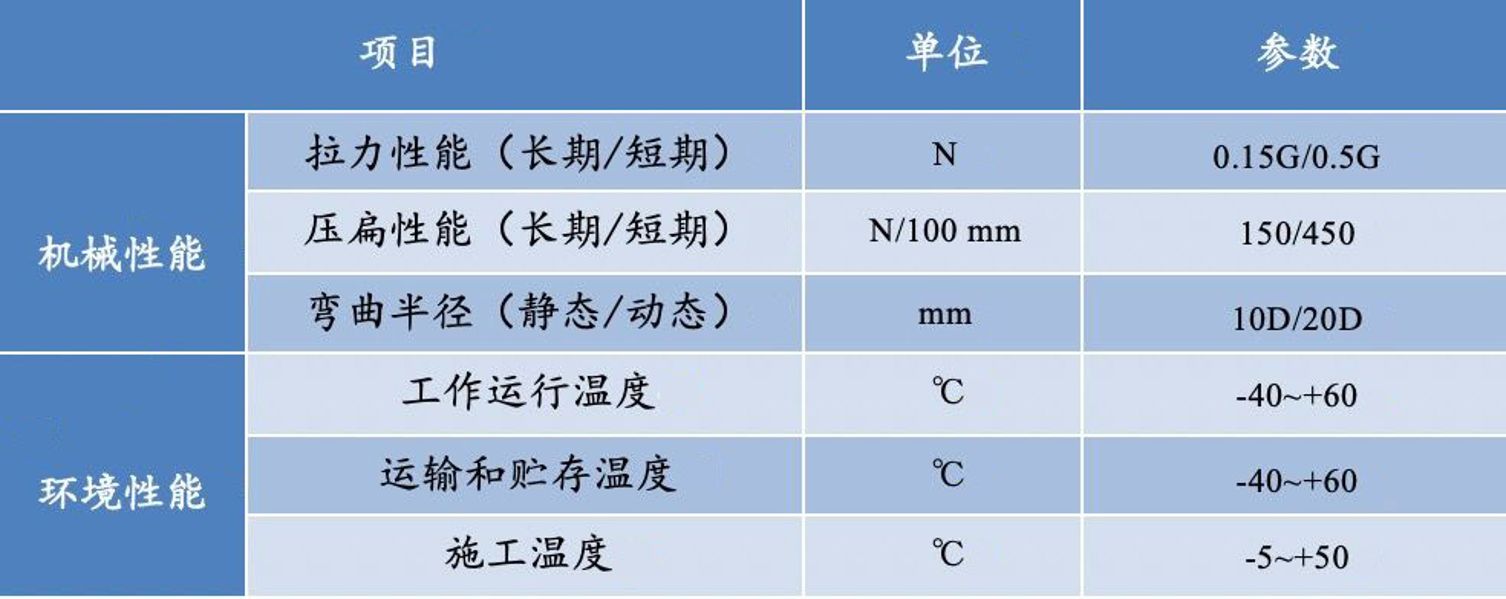

机械及环境性能



  注:G为光缆重量;D为光缆直径

产品标准

  产品设计满足YD/T 1460.4标准。

交货长度

  推荐长度:2km;或可根据客户要求段长供货。

  注:我司可接受此型号特殊性能要求的产品定制。
